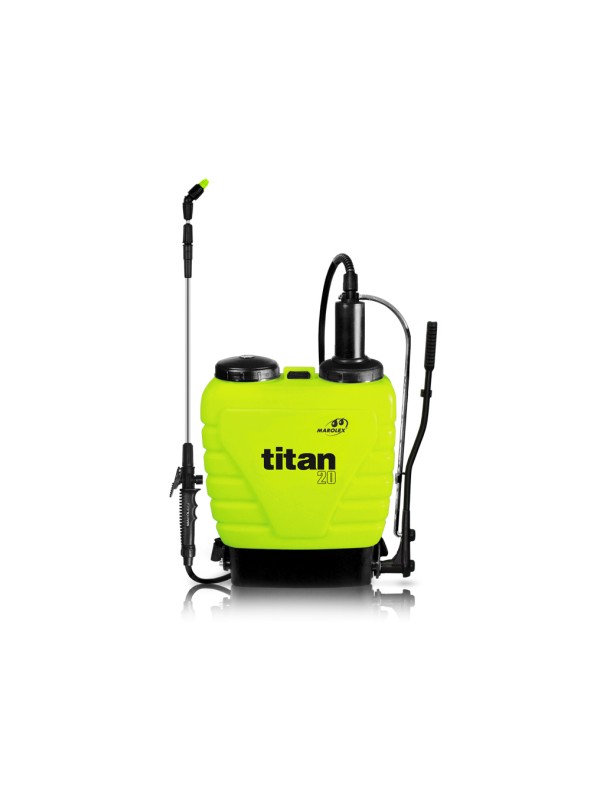

Ročna ramenska tlačna pršilka TITAN 20

PRIROČNIK 4

Nahrbtni razpršilnik TITAN ja namenjen zatiranju škodlivcev in škropljenju gnojil v rastlinjakoh, toplih gredah, zelenjavnih in cvetličnih nasadih ter manjših poljih.

1. STANDARDNA OPREMA

Vsak paket nahrbtnega razpršilnika TITAN vsebuje:

• celotno posodo s črpalko in vzvodom
• cev z maticami, sesalno cev in dovodni ventil, integriran z ročico
• teleskopska sulica z regulirano šobo MR 1,5 mm
• paket dodatnih rezervnih delov, tesnil in silikonskega razmaza
• navodila za uporabo in garancijski list

Ponujamo tudi različico nahrbtnika z Vilton tesnili in teleskopsko cevko iz nerjavečega jekla.

Podjetje Marolex Sp. z o. o. si pridržuje pravico do sprememb v priloženem dokumentu za dele razpršilnika.

2. PRIPRAVA IN DELOVANJE

Posoda je izdelana iz plastike. V zgornjem delu je vijak, ki ga pokriva pokrov. V dovodu je sito. Na dnu posode je nameščen tečaj ročice, ki je z žico povezana z batom črpalke.

Da bi sestavili razpršilnik privijte sesalno cev na črpalko. Na drugo stran cevi pa privijte kopje k ročici.

Po polnjenju posode s tekočino skozi sito si namestite razpršilnik na hrbet, kopje vzemite v desno roko in ročico vzvoda črpalke v levo roko. Ko premikate vzvod navzdol in navzgor se bat črpalke premika v drsnem gibanju. Ko se ta premakne

navzgor razpršilnik sesa tekočino v valj črpalke in ko se ta premika navzdol, potisne tekočino v tlačno posodo, ki ustvarja tlak v črpalki.

3. PRIPOROČILA ZA VZDRŽEVANJE

• Ni priporočljivo polniti posode nad delovno zmogljivostjo
• Ne shranjujte razpršilnika izpostavljenega sončni svetlobi ali temperaturam pod +4°C
• Ko delate z kemikalijami za zaščito rastlin, je zelo pomembno da upoštevate varnostna pravila, in strogo sledite navodilom, ki so napisana na hrbtni strani pakiranja

• Po končanem delu je potrebno pršilnik izprazniti in temeljito sprati z vodo. Filter znotraj ročaja je treba odstraniti in očistiti. Ko je razpršilnik popolnoma sestavljen, ga napolnite in razpihajte zrak skozi njega.
• Če v posodi pustite nekaj tekočine čez zimo, lahko led poškoduje ventil in ročaj

Pozor!

Če se ročica črpalke med delom zatika, to pomeni, da je največji tlak dosežen in bo nadaljnje črpanje povzročilo odpiranje varnostnega ventila. Če šoba ne deluje dobro kljub maksimalnemu tlaku v črpalki, je to lahko posledica puščanja skozi ne-hermetične elemente. V takem primeru je potrebno preveriti ali sta cevni matici R80f na črpalki in ročaj, pravilno priviti in ne prihaja do puščanja. Če problem s šobo še vedno obstaja, preverite sesalno cev, saj lahko pade s priključka cevi R81f. Za namestitev sesalne cevi morajo biti  izvedene naslednje operacije:

• razpršilnik popolnoma izpraznite
• sprostite tlak v črpalki, tako da ven potegnete varnostni ventil
• odvijte cevno matico R80f na črpalki
• razpršilnik obrnite na glavo, tako da bo ven samodejno padla sesalna cev

Pozor: ob tem lahko iz posode izteče preostanek tekočine

• pritrdite sesalno cev na cevni nastavek R81f in jo nato potisnite po cevi, pritrdite še cevni nastavek R80f in privijte na črpalko

4. VARNOSTNE INFORMACIJE

• Uporaba razpršilnika ni dovoljena otrokom, nosečnicam in ljudem, ki jemljejo droge ali pa prekomerno uživajo alkohol.
• Delovanje razpršilnika mora biti najprej testirano s čisto vodo.
• Ko uporabljate kemikalije za zaščito rastlin (vključno s pripravo mešanice in uporabo embalaže) je potrebno nositi posebno zaščitno obleko: gumijaste škornje, rokavice, plašč, kapo, očala, masko in respirator.
• Prepovedano je uporabljati razpršilnik na prazen želodec ali jesti, piti in kaditi med škropljenjem. Pitje alkohola je prepovedano pred in po uporabi razpršilnika.
• Preostala tekočina ne se biti odvržena v odprto vodo ali v biološko čistilno napravo. Upoštevajte veljavno odredbo ministrstva za kmetijstvo in razvoj podeželja 24. junija 2002 za higieno in varnost pri uporabi kemikalij za zaščito rastlin. Te pripombe veljajo tudi v primeru spiranja posode in drugih delov razpršilnika.
• Uporabljeni razpršilec je potrebno uporabiti v obratu za kemične odpadke.
• V primeru zastrupitve, se nemudoma posvetujte z zdravnikom.
• Tekočino za škropljenje pripravite v ločeni posodi in pri tem strogo sledite navodilom, ki jih je napisal proizvajalec.
• Prepovedana je uporaba razpršilnika, če je le ta poškodovan ali pušča tekočino.
• Popravila morajo biti storjena, ko v razpršilniku ni več tlaka in je le ta dobro očiščen.
• Natančno očistite razpršilnik po vsaki uporabi
• Razpršilnika ne smete uporabljati za druge namene, kakor le za tiste navedene v priročniku.
• Razpršilnik mora biti popolnoma brez tekočine, če ga želimo shraniti (še posebej čez zimo)
• OPOZORILO: Edina naprava, ki izdeluje pritisk v posodi je črpalka. Prepovedano je uporabljati katero koli drugo opremo v ta namen.
• Podjetje Marolex ne dovoljuje uporabe eksplozivnih, lahko vnetljivih, vnetljivih, zelo strupenih in oksidirajočih tekočin.
• Nepooblaščene spremembe ali uporaba razpršilnika lahko privede do zastrupitve živali ali ljudi, okoljski škodi, poškodbah na razpršilniku ali resnih nesreč.
• Ko končate z delom, zamenjajte oblačila, si umijte roke in obraz, splaknite usta in grlo ter očistite nos.
• Ko končate s škropljenjem, z vodo sperite preostalo tekočino vsaj 10-krat.
• Za škodo, ki je bila povzročena, kljub varnostnim opozorilom v navodilih je uporabnik v celoti odgovoren sam.
• Shranjevanje razpršilnika s tekočino ali pod tlakom je strogo prepovedano.
• Med uporabo in shranjevanjem, mora biti razpršilnik zavarovan pred uporabo nepooblaščene osebe, še posebej otrok.

5. PRILAGODITEV NAHRBTIKA ZA LEVIČARJE

Razpršilnik v različici, ki ste jo kupili, je zasnovan za desničarje, vendar pa

razpršilnik lahko prilagodite tudi za levičarje. To lahko stori uporabnik sam, pri čemer naj sledi sledečim navodilom:

• odpnite vijake (št. 47)
• izvlecite celoten komplet vzvodov (vez M201, vzvod RP16, valj M204) iz zabojnika in podnožje črpalke
• odvijte dve zgornji matici: matico kontejnerja št. RP11 (s sitom) in matico črpalke št. RP11a (s celotno črpalko) ter zamenjajte njihova mesta
• pritrdite vzvod na nasprotni strani posode in ga pritrdite z vijaki

6. GARANCIJSKI POGOJI IN POPRAVILA

• Garancija velja 24 mesecev od datuma nakupa
• Razpršilci s kemičnimi ostanki se ne bodo popravljali
• Reklamacijo je treba vložiti pri prodajalcu škropilnice
• Reklamacije se upoštevajo, če predložite okvarjene dele če se navede popoln opis napake
• Število popravil, po katerih prodajalec ne more zavrniti zamenjave razpršilca za novega (če še vedno obstajajo napake) je 3
• Operacije, povezane z izkoriščanjem škropilnice in so opisane v priročniku, so ne obravnavajo kot garancijska popravila
• Proizvajalec ne bo sprejel zahteve, če je prišlo do sprememb regulacije tlaka ali skladiščenje, delovanje, vzdrževanje izdelka ni bilo v skladu z navodili
• Mehanske poškodbe, ki jih povzroči uporabnik, ne morejo biti predmet reklamacije. Poškodovane dele je mogoče zamenjati, vendar se stroški zaračunajo
• Popravila garancije je treba vedno izvesti s popravnimi deli podjetja Marolex

7. PRIPOROČILA ZA VZDRŽEVANJE IN SERVISIRANJE

Po končanem delu in čiščenju škropilnice je treba opraviti naslednje postopke za

zagotovitev dolgotrajnega delovanja:

• Odvijte cev z ročice, odstranite filter R40,  ga očistite pod tekočo vodo in ga namestite spet nazaj
• Odvijte matico R50 z integrirane ročice, izvlecite bat podajalnega ventila s pomočjo vzmeti, ga očistite, namažite s silikonskim razmazom in ga namestite nazaj
• Odvijte matico za šobo R64, izvlecite šobo, jo operite in ponovno namestite Priporočljivo je mazati tesnilo bata črpalke R104. Če želite to storiti, vzemite ven buciko (na ugrezu št. 47) izvlecite žico črpalke M201 iz črpalke, odvijte črpalko RP11a, izvlecite črpalko, demontirajte mešalnik RP17, odstranite črpalko iz črpalke in podmažite tesnilo. Sestavite vse nazaj

8. DEMONTAŽA IN UPORABA

Poškodovano škropilnico, ki ni primerna za popravilo, je treba uporabiti tako, da ne

onesnažujejo okolje.

Očiščene plastične elemente je treba reciklirati kot tudi kovinske dele.
